3204 ZVL

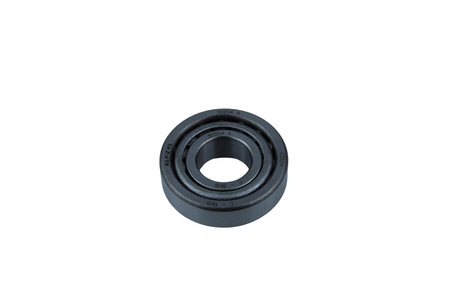

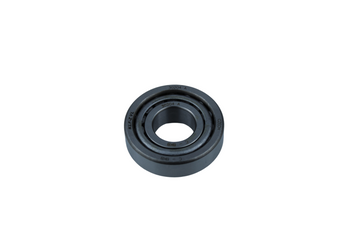

Łożysko Kulkowe Skośne Dwurzędowe 3204 ZVL – 20 x 47 x 20.6 mm (EAN: 5900000006864, Kod: 3204)

Wprowadzenie/Opis produktu:
ZVL 3204 to dwurzędowe łożysko kulkowe skośne, zaprojektowane przez słowackiego lidera branży łożyskowej. Konstrukcja ta odpowiada dwóm jednorzędowym łożyskom kulkowym skośnym zamontowanym w układzie "O", ale zajmuje znacznie mniej miejsca osiowego. Dzięki skośnemu ustawieniu dróg toczenia, łożysko to doskonale radzi sobie z jednoczesnym przenoszeniem obciążeń promieniowych oraz obciążeń osiowych działających w obu kierunkach. Jest to rozwiązanie charakteryzujące się dużą sztywnością ułożyskowania, co jest kluczowe w precyzyjnych mechanizmach obrotowych.

Sztywność i wielokierunkowa nośność – łożysko ZVL 3204 to kompaktowe rozwiązanie do wymagających węzłów konstrukcyjnych, gwarantujące stabilność wału przy złożonych siłach nacisku.

---

Cechy Produktu/Specyfikacja Techniczna:
Zaawansowana geometria dla stabilności mechanicznej:
* Średnica wewnętrzna (d): 20 mm
* Średnica zewnętrzna (D): 47 mm
* Szerokość (B): 20.6 mm
* Typ: Dwurzędowe kulkowe skośne.
* Wykonanie: Otwarte (wymaga smarowania zewnętrznego w kąpieli olejowej lub smarem stałym).
* Producent: ZVL (Słowacja) – europejska jakość potwierdzona certyfikatami ISO.
* Masa: ok. 0,16 kg

Zalety:
* Przenoszenie obciążeń złożonych: Idealne do miejsc, gdzie siły działają nie tylko prostopadle do osi wału, ale również wzdłuż niej.
* Oszczędność miejsca: Jedna sztuka 3204 zastępuje dwa łożyska jednorzędowe, co pozwala na skrócenie wału i zmniejszenie obudowy.
* Wysoka sztywność: Dwurzędowa konstrukcja minimalizuje ugięcia wału i wibracje podczas pracy pod obciążeniem.
* Precyzja bieżni: Gładkie wykończenie powierzchni tocznych ZVL zapewnia cichą pracę i redukuje wydzielanie ciepła.

Zastosowanie w maszynach i rolnictwie:
Model 3204 jest powszechnie stosowany tam, gdzie wymagane jest sztywne prowadzenie wałka:
* Pompy wirnikowe i sprężarki: Gdzie występują znaczne siły poosiowe wywołane przepływem cieczy lub gazu.
* Przekładnie ciągników i maszyn rolniczych: Jako ułożyskowanie wałków pośrednich i kół zębatych o uzębieniu skośnym.
* Piasty i koła pasowe: W aplikacjach wymagających stabilnego prowadzenia bez luzów bocznych.
* Rada mechanika: Łożyska skośne dwurzędowe są bardzo wrażliwe na błędy współosiowości. Jeśli gniazda w obudowie nie są idealnie w jednej linii, łożysko to może ulec przedwczesnemu zużyciu. Podczas montażu na wał 20 mm, siłę wciskającą należy przykładać wyłącznie do pierścienia wewnętrznego. Ponieważ jest to wersja otwarta, po montażu należy upewnić się, że do łożyska dotrze odpowiednia ilość świeżego środka smarnego przed pierwszym rozruchem.
