2309-TVH-C3 FAG 45X100X36

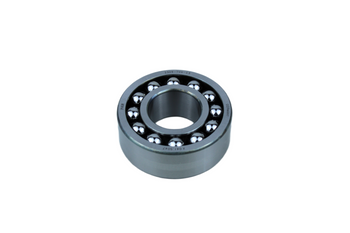

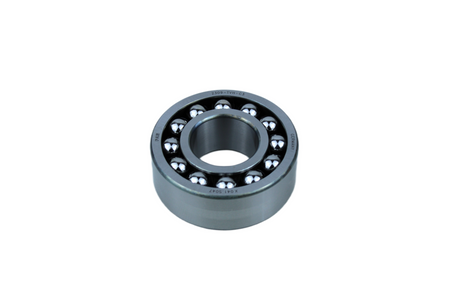

2309-TVH-C3 FAG ŁOŻYSKO KULKOWE WAHLIWE 45x100x36

Opis Produktu

Wysokiej klasy łożysko kulkowe wahliwe (dwurzędowe) renomowanej niemieckiej marki FAG. Model 2309-TVH-C3 charakteryzuje się zdolnością do samoczynnego ustawiania się (wahliwości), co pozwala na kompensowanie niewspółosiowości wału względem oprawy oraz ugięć wału podczas pracy. Łożysko wyposażone jest w lekki i wytrzymały koszyk z poliamidu wzmocnionego włóknem szklanym (TVH) oraz posiada powiększony luz promieniowy (C3), co sprawia, że idealnie nadaje się do pracy przy wyższych prędkościach obrotowych i w miejscach narażonych na wzrost temperatury.

Specyfikacja Techniczna

• Numer Katalogowy: 2309-TVH-C3
• Producent: FAG (Schaeffler)
• Typ: Łożysko kulkowe wahliwe (Self-aligning ball bearing)
• Wymiary:
  • Średnica wewnętrzna (d): 45 mm
  • Średnica zewnętrzna (D): 100 mm
  • Szerokość (B): 36 mm
• Otwór: Cylindryczny (walcowy)
• Luz wewnętrzny: C3 (Powiększony luz promieniowy – do pracy w wyższych temperaturach)
• Koszyk: TVH (Z tworzywa sztucznego / Poliamid PA66)
• Uszczelnienie: Brak (Otwarte)
• Nośność: Dynamiczna Cr ok. 55 kN / Statyczna C0r ok. 16.5-17.6 kN

Zalety

• Kompensacja błędów: Konstrukcja wahliwa pozwala na poprawną pracę nawet przy niewielkich odchyleniach osi wału (ugięcia), co jest częste w długich wałach maszyn rolniczych.
• Niskie tarcie: Łożyska wahliwe generują najmniej ciepła tarcia ze wszystkich łożysk tocznych, co pozwala na pracę przy wysokich obrotach.
• Koszyk TVH: Zapewnia cichą pracę, odporność na drgania i korozję, a także mniejszą masę wirującą.
• Luz C3: Zapobiega zatarciu łożyska w przypadku rozszerzalności cieplnej wału lub pierścieni.

Zastosowanie / Branża Rolnicza

Łożysko 2309-TVH-C3 jest stosowane w miejscach, gdzie trudno utrzymać idealną osiowość lub występują długie wały:

• Kombajny i prasy: Wały nagarniaczy, wytrząsaczy oraz inne długie wały napędowe, które mogą ulegać ugięciu pod obciążeniem.
• Przenośniki: Rolki i bębny taśmociągów w magazynach zbożowych i sortownikach.
• Wentylatory: Łożyskowanie wirników dmuchaw w suszarniach (dzięki luzowi C3 i niskiemu tarciu).
• Maszyny uprawowe: Elementy wałów strunowych i doprawiających.
